Официальное руководство по ремонту Toyota Prius NHW11 (2001–2003) охватывает все системы гибридного Prius первого поколения. В мануале подробно разобран двигатель 1NZ-FXE (механическая часть, смазка, охлаждение, впуск/выпуск), процедуры обслуживания и регулировки, а также система управления двигателем с диагностикой OBD-II. Модель NHW11 комплектуется фирменной гибридной силовой установкой THS: два электромотора MG1/MG2, инвертор/конвертер, планетарный редуктор и гибридная трансмиссия e-CVT P111 — устройство, проверки, алгоритмы работы и пошаговый ремонт изложены с иллюстрациями и номинальными значениями.
Раздел по высоковольтной батарее (HV) включает параметры, схемы, безопасность и поиск неисправностей: Ni-MH 273,6 В, 6,5 А·ч, 38 модулей; приведены тесты по секциям, контроль напряжений, охлаждение батареи и проверка контактной группы. Представлены типовые DTC для гибридной части (например, P3000, P3006, P3009, P3120), их расшифровка, условия фиксации и маршрут диагностики утечки HV на «массу».
В руководстве есть главы по пуско-зарядной системе (работа DC-DC вместо генератора, особенности запуска ДВС через MG1), тормозной системе с рекуперацией (ABS/EBD, по комплектации VSC/TRC), электроусилителю руля (EPS), подвеске, рулевому управлению, стояночному тормозу, колёсам/шинам и углам установки. Подробно разобрана климатическая установка (HVAC): компрессор, испаритель, датчики, диагностика по параметрам. Отдельные секции посвящены кузовной электронике — центральный замок, стеклоподъёмники, освещение, стеклоочистители, приборная панель, аудиосистема — с описанием симптомов, пошаговыми проверками и распиновкой разъёмов.
Полный пакет электросхем (EWD) включает разводку жгутов, таблицы соединителей и «точек массы», расположение реле/предохранителей и маршрутизацию проводки по всему автомобилю. Для каждой процедуры указаны специнструменты, моменты затяжки, сервисные данные и контрольные размеры, что делает мануал ключевым источником для запросов вроде «Prius NHW11 электросхемы», «ремонт e-CVT P111», «двигатель 1NZ-FXE регулировки» и «диагностика HV батареи 273,6 В». Фактическая комплектация агрегатов и спецификации соответствуют Prius XW10/NHW11 модельных лет 2001–2003.
Архив Toyota Prius NHW11 Series Wiring Diagram (2001-2003) представляет собой ценный комплект заводской технической документации по электрической части одного из самых известных гибридных автомобилей Toyota. В подборку входят оригинальные руководства по электрическим схемам для Toyota Prius NHW11 Series 2001, 2002 и 2003 модельных годов. Это именно та документация, которая необходима при профессиональной диагностике, ремонте электропроводки, проверке электронных компонентов и поиске неисправностей в штатных системах автомобиля.
Главная ценность данного комплекта заключается в том, что он охватывает несколько модельных лет одной серии и позволяет работать с электрической частью автомобиля максимально точно. Для мастера, диагноста или владельца это означает возможность быстро находить нужную цепь, определять взаимосвязь между узлами и понимать, как именно построена система питания, управления и защиты в Toyota Prius NHW11. Такой материал особенно важен при ремонте гибридных автомобилей, где электрическая архитектура значительно сложнее по сравнению с обычными бензиновыми моделями.
В архиве содержатся отдельные заводские Wiring Diagram Manual для каждого года выпуска. По документации подтверждено, что материалы относятся к Applicable models: NHW11 Series. В схемах приведены разделы, связанные с использованием руководства, базовыми процедурами проверки электрических цепей, расшифровкой обозначений, условных символов, а также логикой поиска неисправностей. Это делает документацию полезной не только для опытных автоэлектриков, но и для специалистов, которые хотят глубже разобраться в устройстве электрической части Toyota Prius первого поколения для этого кузова и серии.
Электрические схемы позволяют выполнять широкий круг работ: от простой проверки предохранителей и реле до детального анализа конкретной цепи с привязкой к разъёмам, точкам массы и элементам системы. При наличии оригинальных wiring diagram значительно упрощается диагностика неисправностей освещения, запуска, зарядки, систем управления, приборной панели, вспомогательной электроники и других электрических узлов. Для гибридной модели это особенно актуально, поскольку ошибки в проводке, соединениях или датчиках могут вызывать сложные и трудноуловимые проблемы, которые невозможно качественно устранить без заводской схемотехники.
Отдельно стоит отметить, что руководство по электросхемам обычно включает структуру цепей, обозначения разъёмов, схемы соединений, таблицы сокращений и объяснение принципов работы электрических линий. Благодаря этому можно не просто заменить неисправный элемент, а провести полноценную техническую проверку с пониманием логики работы системы. Для сервисов и частных специалистов это экономит время, снижает вероятность ошибочного ремонта и помогает избегать ненужной замены исправных деталей.
Комплект будет полезен в самых разных ситуациях. Например, когда требуется найти обрыв проводки, определить причину отсутствия сигнала, проверить корректность питания блока, разобраться с работой реле или восстановить штатную проводку после некачественного вмешательства. Также такие материалы востребованы при восстановлении автомобиля после повреждений, при ретрофите оборудования, при поиске скрытых неисправностей и при обслуживании возрастных машин, где состояние проводки и контактов уже требует повышенного внимания.
По содержимому архива подтверждается, что для 2001 года дополнительно присутствуют материалы Repair Manual и New Car Features, а в техническом описании модели указано применение 1NZ-FXE Engine для NHW11. Это делает комплект еще более полезным для специалистов, которым важно не только видеть электрические схемы, но и иметь под рукой сопутствующую заводскую информацию по конструкции и особенностям автомобиля. Однако основная ценность данной подборки — именно оригинальные электрические схемы Toyota Prius NHW11 Series 2001-2003, которые нужны для точной и безопасной работы с электрикой и электронными системами автомобиля.
Если вам необходимы электрические схемы Toyota Prius NHW11, оригинальный wiring diagram manual, схемы разъёмов, обозначения цепей, данные для диагностики и поиска неисправностей по заводской документации, этот архив станет правильным выбором. Он подходит для профессионального сервиса, частного ремонта, углублённой диагностики и технического сопровождения автомобиля. Документация поможет быстрее ориентироваться в электрической архитектуре Toyota Prius NHW11 и выполнять ремонтные работы более грамотно, точно и безопасно.

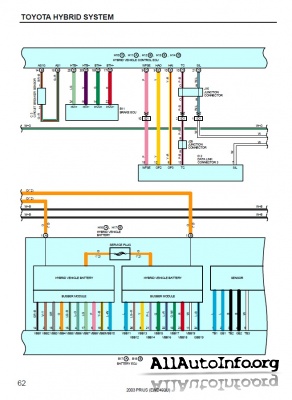

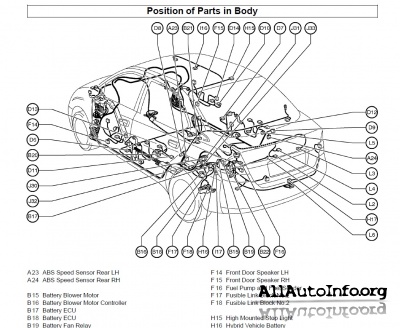

Toyota Prius NHW11 Series Wiring Diagram (2001-2003) - полные цветные электрические схемы, описание элементов электрооборудования, точки заземления, иллюстрация разъемов и их распиновка, показаны места расположения различных электронных блоков, разъемов, датчиков, предохранителей и много другого. Все описание только на английском языке.
Toyota Prius Models: NHW11 Series
язык : английский
формат : pdf
